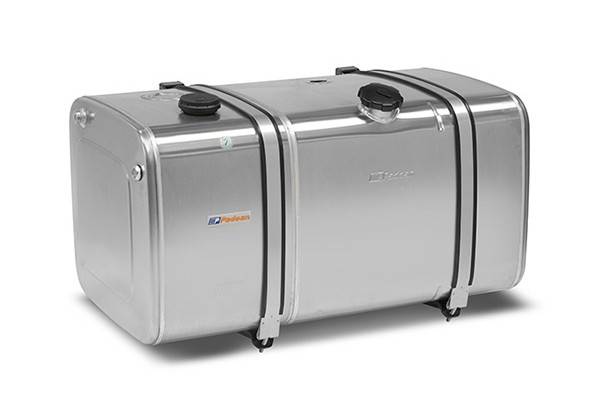

REZERVOR COMBINAT

               Rezervoarele combinate Padoan sunt destinate aplicatiilor in care este necesara integrarea intr-un singur ansamblu a unui rezervor de ulei hidraulic si a unui rezervor de combustibil. Constructia separata a compartimentelor permite utilizarea simultana a celor doua fluide fara amestec intern, fiecare circuit avand racorduri si configuratii dedicate.

               Acest tip de rezervor este utilizat pentru optimizarea spatiului disponibil pe vehicule comerciale si utilaje, reducand numarul de componente individuale necesare instalarii. Rezervorul combinat functioneaza exclusiv ca element de stocare pentru ulei si combustibil, fara a influenta parametrii de functionare ai sistemului hidraulic sau ai sistemului de alimentare.

        Constructie si materiale

Rezervoarele combinate Padoan sunt fabricate din:

• aluminiu
• otel vopsit RAL 7021
• otel inoxidabil

               Constructia include doua compartimente distincte, separate structural, fiecare fiind proiectat pentru fluidul dedicat. Materialele sunt alese in functie de cerintele mecanice si de conditiile de exploatare ale aplicatiei, fara a modifica principiul functional al rezervorului.

Inainte de livrare, fiecare rezervor combinat este testat pentru verificarea etanseitatii, proces realizat cu echipamente specializate. Acest control confirma integritatea constructiei si a sudurilor, asigurand izolarea corecta intre compartimente si fata de mediul exterior.

               Rezervoarele sunt livrate cu suporturi din otel vopsit prevazute cu protectie din cauciuc EPDM si cleme de fixare din otel inoxidabil cu insertie EPDM. Omologarea include configuratia pentru montaj lateral.

        Principiu de functionare

Rezervorul combinat reuneste doua functii distincte intr-un singur corp constructiv:

• compartiment pentru ulei hidraulic
• compartiment pentru combustibil

                Compartimentul de ulei hidraulic functioneaza similar unui rezervor standard, permitand decantarea aerului si stabilizarea temperaturii fluidului. Uleiul aspirat de pompa este preluat din zona inferioara, iar fluidul de retur este introdus in zona superioara sau laterala, in functie de configuratie.

               Compartimentul pentru combustibil este destinat stocarii motorinei si alimentarii sistemului de injectie sau a echipamentelor auxiliare. Rezervoarele de combustibil integrate sunt omologate conform regulamentului international UNI ECE 34 Partea III, in acord cu cerintele Ministerului Transporturilor.

Cele doua compartimente functioneaza independent si nu exista transfer de fluid intre ele.

        Serii constructive si versiuni

Rezervoarele combinate Padoan sunt disponibile in doua versiuni:

• versiunea standard „N”
• versiunea configurata „X”

Gama standard „N” include modele definite prin dimensiunile bazei constructive:

50/64
64/50
63/70
70/70

               Capacitatea compartimentului de ulei este cuprinsa intre aproximativ 90 si 200 litri, iar compartimentul pentru combustibil intre aproximativ 125 si 700 litri, in functie de configuratia modelului. Volumele reprezinta configuratii ale seriei constructive si nu definesc produse separate.

Versiunea „X” este realizata pornind de la modelele standard si permite adaptari in functie de cerintele tehnice ale aplicatiei. Configuratiile pot include:

• modificarea lungimii fustei
• adaptarea capacitatii compartimentelor
• pozitionarea racordurilor de aspiratie si retur
• configuratii specifice vehiculului sau utilajului

        Caracteristici functionale

Rezervoarele combinate Padoan sunt caracterizate prin:

• integrarea a doua rezervoare intr-un singur ansamblu constructiv
• compartimente separate pentru ulei si combustibil
• configuratie modulara pentru accesorii
• montaj lateral omologat
• constructie verificata pentru etanseitate

                Aceste caracteristici permit instalarea compacta pe vehicule si utilaje fara modificarea structurii generale a sistemelor hidraulice sau de alimentare.

        Integrarea in sisteme tehnice

In aplicatii uzuale, rezervorul combinat este utilizat impreuna cu:

• pompe hidraulice
• distribuitoare si supape
• sisteme de alimentare combustibil
• filtre si accesorii dedicate

Pentru functionare corecta este importanta respectarea unor principii generale:

• separarea circuitelor de ulei si combustibil
• montajul corect al suportilor pe sasiu
• utilizarea accesoriilor adecvate pentru fiecare compartiment
• respectarea configuratiei racordurilor stabilite de serie

Rezervorul combinat nu inlocuieste componentele de control ale sistemului hidraulic si nu modifica functionarea sistemului de alimentare.

        Accesorii disponibile

Pentru configurarea rezervorului combinat pot fi utilizate accesorii dedicate, inclusiv:

• indicatoare de nivel pentru ulei
• sisteme de aerisire
• accesorii pentru separarea uleiului
• accesorii pentru compartimentul de combustibil
• elemente de montaj suplimentare

Accesoriile sunt produse separate si nu definesc produsul principal.

        Aplicatii uzuale

Rezervoarele combinate Padoan sunt utilizate in:

• vehicule comerciale echipate cu sisteme hidraulice
• aplicatii basculabile
• echipamente montate pe camion
• utilaje multifunctionale
• instalatii mobile unde spatiul de montaj este limitat

Prin integrarea celor doua compartimente intr-un singur ansamblu, rezervorul permite configurarea compacta a instalatiei fara a modifica principiile functionale ale circuitelor.

        Criterii de selectie

Alegerea unui rezervor combinat Padoan se face in functie de:

• seria constructiva
• dimensiunile disponibile pentru montaj
• configuratia racordurilor pentru ulei si combustibil
• materialul constructiv
• necesarul de volum pentru fiecare compartiment

Compatibilitatea mecanica cu vehiculul sau utilajul este esentiala pentru instalare corecta si functionare stabila.
