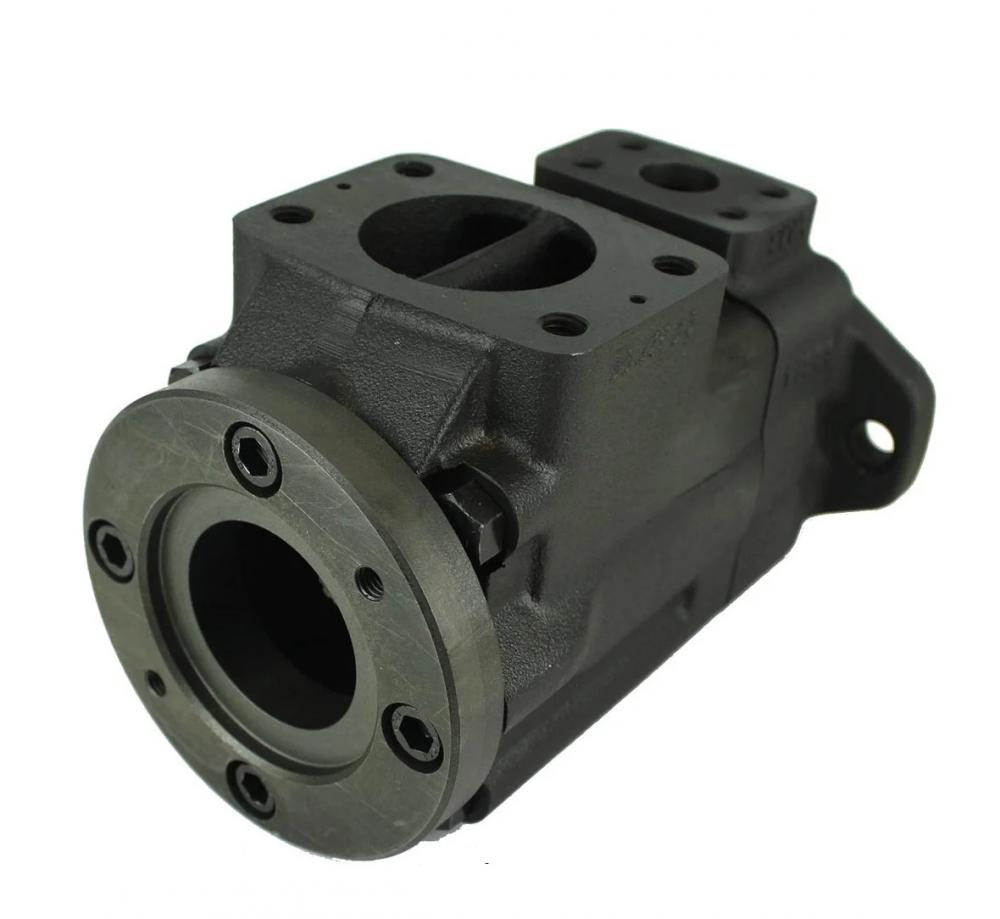

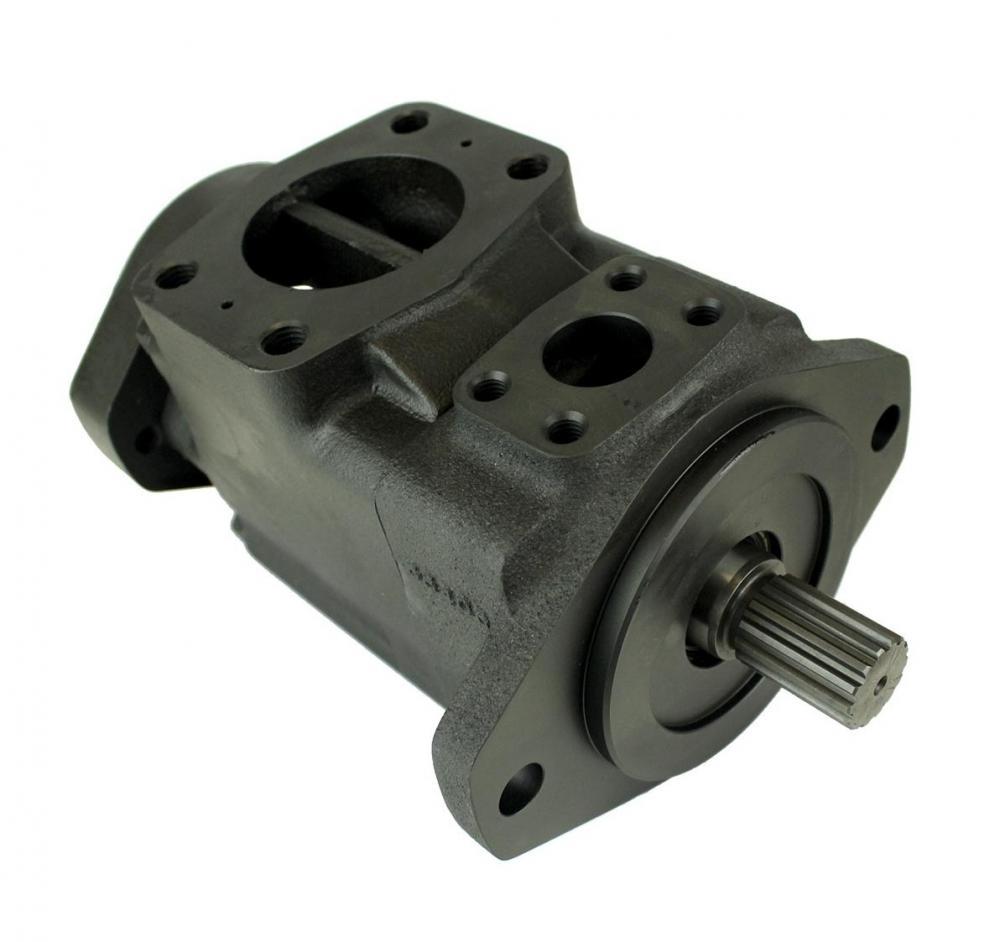

Pompa hidraulica cu palete tip Vickers cu antrenare prin ax (Thru Drive), debit fix – Bezares VS4T / VQ4T
Pompa hidraulica cu palete Bezares VS4T / VQ4T este o pompa volumetrica cu debit fix, de tip Vickers, echipata cu arbore de antrenare trecator (thru drive). Aceasta configuratie permite montarea unei pompe suplimentare in linie, utilizand acelasi punct de antrenare.
Modelele VS4T si VQ4T sunt pompe cu palete simple, destinate aplicatiilor industriale si mobile usoare, unde este necesara realizarea unor ansambluri hidraulice compacte si modulare.
Producator: Bezares (Spania) / TDZ Group.
Descriere 📜 Pompa hidraulica cu palete tip Vickers cu antrenare prin ax (Thru Drive), debit fix – Bezares VS4T / VQ4T
1. Descriere produs
Pompele cu palete Bezares VS4T si VQ4T sunt pompe hidraulice volumetrice cu un singur etaj de pompare (single vane pump), construite pe platforma tip Vickers si prevazute cu arbore de antrenare trecator. Acest tip de arbore permite transmiterea cuplului mecanic catre o a doua pompa montata ulterior, fara utilizarea unor transmisii auxiliare.
Principiul de functionare se bazeaza pe rotorul excentric cu palete mobile montate radial intr-o carcasa. In timpul rotatiei, paletele delimiteaza camere cu volum variabil intre rotor si carcasa. In zona de aspiratie, volumul camerelor creste, permitand aspirarea fluidului hidraulic. In zona de refulare, volumul scade, iar fluidul este evacuat in circuit sub presiune.
Configuratia thru drive este utilizata in aplicatii unde sunt necesare mai multe debite sau circuite hidraulice, realizate prin montarea succesiva a mai multor pompe pe acelasi ax de antrenare.
2. Aplicatii uzuale
- Sisteme hidraulice modulare
- Aplicatii cu mai multe circuite hidraulice
- Utilaje industriale
- Echipamente mobile usoare
- Instalatii unde este necesara antrenarea mai multor pompe
3. Beneficii principale
- Arbore de antrenare trecator (thru drive)
- Posibilitatea montarii unei pompe suplimentare in linie
- Constructie cu palete tip Vickers
- Functionare uniforma, cu pulsatii reduse
- Integrare compacta in sisteme hidraulice
4. Specificatii tehnice
(conform fisei VS4T / VQ4T)
- Tip pompa: pompa hidraulica cu palete, debit fix
- Configuratie: simpla (single vane pump)
- Caracteristica speciala: antrenare prin ax (thru drive)
Modele incluse:
- VS4T
- VQ4T
Dimensiuni constructive generale:
- lungime ansamblu: aproximativ 226 mm
- dimensiuni flansa si porturi: conform desenelor tehnice
- cote exprimate in milimetri (1” = 25,4 mm)
Configuratii arbore disponibile (conform desen):
- Shaft No. 1 – arbore cilindric
- Shaft No. 11 – arbore canelat
- Shaft No. 86 – arbore special
Porturi hidraulice:
- aspiratie: 1/2" UNC
- refulare: 3/8" UNC
Valorile de debit, presiune si turatie sunt dependente de configuratia pompei si se stabilesc conform fisei tehnice complete VS4T / VQ4T.
