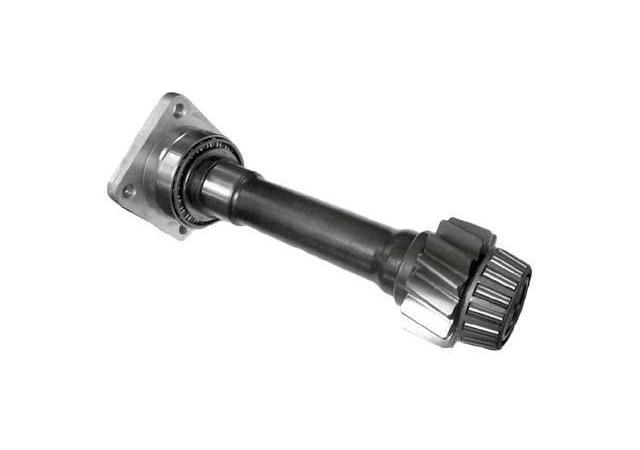

Ax adaptor PTO ZF S6-90 – arbore adaptor – 9S / 16S
Priză de putere PTO – ax / arbore adaptor pentru cutii de viteze ZF, destinată adaptării prizelor de putere din seria S6-90 în aplicații hidraulice mobile profesionale. Modelul ZF 1011304 este proiectat pentru montaj intern în transmisie și este realizat cu ansamblu mecanic format din arbore, pinion și rulmenți, pentru transmiterea directă a cuplului către PTO.
Acest ax adaptor este compatibil cu transmisiile ZF 9S109 / 12.91, 9S1110TD / 12.73, 9S1110TO / 9.48, 9S1310TO / 9.48 și 16S109 / 13.31, conform specificațiilor producătorului.
Notă: kitul nu este destinat transmisiei 16S109 / 13.30, conform avertismentului din fișa Bezares.
Datorită construcției robuste și soluției constructive utilizate, acest kit adaptor este recomandat pentru aplicații profesionale, unde fiabilitatea transmisiei mecanice și continuitatea funcționării sistemului hidraulic sunt esențiale.
Descriere 📜 Ax adaptor PTO ZF S6-90 – arbore adaptor – 9S / 16S
Descriere produs
Axul adaptor PTO ZF 1011304 este un kit mecanic de adaptare utilizat pentru montarea prizelor de putere din seria ZF S6-90 pe mai multe configurații de cutii de viteze ZF din seriile 9S și 16S. Rolul său este de a prelua cuplul din transmisia principală și de a-l transmite către priza de putere prin intermediul unui ansamblu mecanic cu pinion și rulmenți.
Montajul se realizează intern, în carcasa cutiei de viteze, iar funcționarea se bazează exclusiv pe transmisie mecanică. Kitul include elemente de poziționare și reglaj care permit o instalare corectă, conform soluției constructive Bezares.
Acest kit rezolvă problema adaptării PTO-urilor S6-90 pe aceste configurații de transmisii ZF, fără modificări improvizate ale cutiei de viteze.
Aplicații uzuale
- Adaptarea prizelor de putere ZF S6-90 pe cutii de viteze ZF seria 9S
- Adaptarea PTO-urilor S6-90 pe transmisii ZF 16S109
- Sisteme hidraulice pentru camioane și vehicule comerciale
- Acționarea pompelor hidraulice prin PTO
Beneficii principale
- Soluție dedicată pentru mai multe configurații ZF 9S și 16S
- Transmisie mecanică fiabilă prin pinion și rulmenți
- Compatibilitate cu toate versiunile PTO ZF S6-90
- Construcție robustă pentru utilizare profesională
- Montaj intern corect, conform soluției producătorului
Specificații tehnice
- Cod produs: ZF 1011304
- Tip componentă: kit adaptor PTO
- Cuplu nominal continuu: 300 Nm
- Cuplu intermitent: 420 Nm
- Putere transmisă la 1000 rpm: 42 CV / 32 kW
- Greutate: 5,9 kg
- Raport motor – PTO:
- 9S109 / 12.91: 1 : 0,72
- 9S1110TD / 12.73: 1 : 0,72
- 9S1110TO / 9.48: 1 : 0,97
- 9S1310TO / 9.48: 1 : 0,97
- 16S109 / 13.31:
- Largă: 1 : 0,90
- Normală: 1 : 0,75
- Conținut kit: flanșă adaptoare, șaibă distanțier, șaibă de reglaj, rulmenți, ax adaptor, pană, pinion
