Ax adaptor – 9S75 PTO ZF S6-90 – arbore adaptor

Priză de putere PTO – ax / arbore adaptor pentru cutii de viteze ZF, destinată adaptării prizelor de putere din seria S6-90 în aplicații hidraulice mobile profesionale. Modelul ZF 1011204 este proiectat pentru montaj intern în transmisie și utilizează un ansamblu mecanic cu arbore, pinion și rulmenți, pentru transmiterea cuplului către PTO.

Acest ax adaptor este compatibil cu transmisiile ZF 9S75-13.16 și 9S75-9.56, conform configurațiilor constructive indicate de producător.

Datorită construcției robuste și soluției constructive utilizate, acest kit adaptor este recomandat pentru aplicații profesionale, unde fiabilitatea transmisiei mecanice și continuitatea funcționării sistemului hidraulic sunt esențiale.

Contactează-ne pe WhatsApp

Inapoi

Descriere 📜 Ax adaptor – 9S75 PTO ZF S6-90 – arbore adaptor

Descriere produs

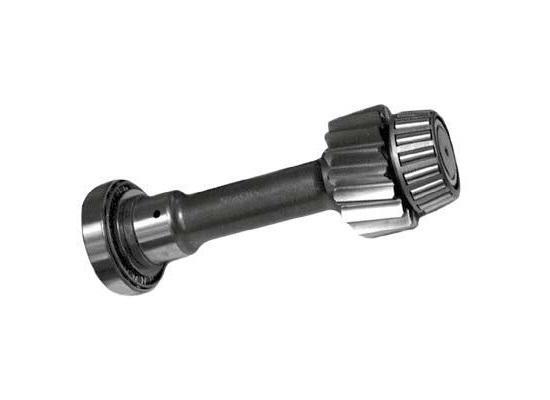

Axul adaptor PTO ZF 1011204 este un kit mecanic de adaptare utilizat pentru montarea prizelor de putere din seria ZF S6-90 pe cutii de viteze ZF din seria 9S75, în variantele de raport 13.16 și 9.56. Kitul asigură transmiterea cuplului de la transmisia principală către priza de putere prin intermediul unui ansamblu mecanic compus din arbore adaptor, pinion și rulmenți cu role conice.

Montajul se realizează intern, în carcasa cutiei de viteze, iar funcționarea se bazează exclusiv pe transmisie mecanică. Kitul include elemente de reglaj și distanțare necesare poziționării corecte a ansamblului, conform soluției constructive Bezares.

Acest ansamblu permite utilizarea PTO-urilor S6-90 pe transmisiile ZF 9S75 fără modificări neconforme ale cutiei de viteze, oferind o soluție corectă din punct de vedere mecanic.

Aplicații uzuale

Adaptarea prizelor de putere ZF S6-90 pe cutii de viteze ZF 9S75
Sisteme hidraulice pentru camioane și vehicule comerciale
Acționarea pompelor hidraulice prin PTO
Aplicații utilitare și industriale

Beneficii principale

Soluție dedicată pentru transmisii ZF 9S75
Transmisie mecanică fiabilă prin pinion și rulmenți conici
Compatibilitate cu toate versiunile PTO ZF S6-90
Construcție robustă pentru utilizare profesională
Montaj intern corect, conform soluției producătorului

Specificații tehnice

Cod produs: ZF 1011204
Tip componentă: kit adaptor PTO
Cuplu nominal continuu: 300 Nm
Cuplu intermitent: 420 Nm
Putere transmisă la 1000 rpm: 42 CV / 32 kW
Greutate: 5,3 kg
Raport motor – PTO:
- 9S75 / 13.16: 1 : 0,61
- 9S75 / 9.56: 1 : 0,85
Conținut kit: rulment cu role conice 33207, pinion, pană DIN 6885, ax adaptor, rulment cu role conice 32209A, șaibă de reglaj DIN 988, distanțier, capac adaptor
