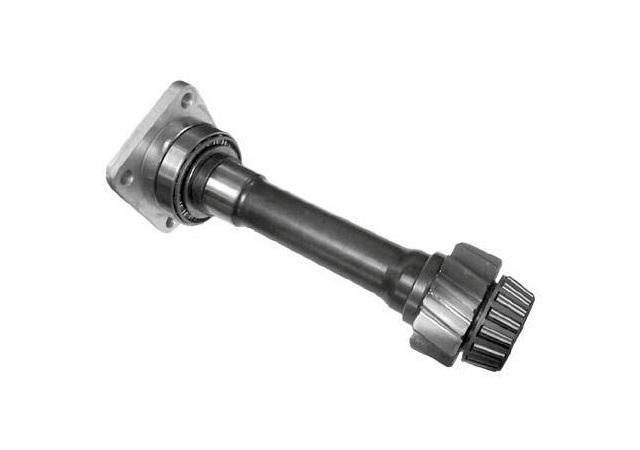

Ax adaptor – 9S / 16S PTO ZF S6-90 – arbore adaptor
Priză de putere PTO – ax / arbore adaptor pentru cutii de viteze ZF, destinată adaptării prizelor de putere din seria S6-90 în aplicații hidraulice mobile profesionale. Modelul ZF 1011304 este proiectat pentru montaj intern în transmisie și asigură cuplarea mecanică dintre cutia de viteze și PTO prin intermediul unui ansamblu de arbore și angrenaj.
Acest ax adaptor este compatibil cu transmisiile ZF 9S109-12.91, 16S109-13.31, 9S1110TO-9.48 și 9S1310TO-9.48, în configurațiile constructive specificate de producător.
Datorită construcției robuste și soluției constructive utilizate, acest kit adaptor este recomandat pentru aplicații profesionale, unde fiabilitatea transmisiei mecanice și continuitatea funcționării sistemului hidraulic sunt esențiale.
Descriere 📜 Ax adaptor – 9S / 16S PTO ZF S6-90 – arbore adaptor
Descriere produs
Axul adaptor PTO ZF 1011304 este un kit mecanic de adaptare utilizat pentru montarea prizelor de putere din seria ZF S6-90 pe mai multe configurații de cutii de viteze ZF din seriile 9S și 16S. Kitul realizează transmiterea cuplului de la transmisia principală către priza de putere prin intermediul unui ansamblu mecanic compus din arbore adaptor, pinion și rulmenți.
Montajul se efectuează intern, în carcasa cutiei de viteze, iar funcționarea se bazează pe transmisie mecanică directă, fără utilizarea componentelor hidraulice sau electronice. Kitul include elemente de poziționare și reglaj necesare unei instalări corecte.
Acest ansamblu rezolvă necesitatea adaptării PTO-urilor S6-90 pe aceste transmisii ZF, permițând integrarea sigură a sistemelor hidraulice auxiliare.
Aplicații uzuale
- Adaptarea prizelor de putere ZF S6-90 pe cutii de viteze ZF 9S și 16S
- Sisteme hidraulice pentru camioane și vehicule comerciale
- Acționarea pompelor hidraulice prin PTO
- Aplicații utilitare și industriale
Beneficii principale
- Soluție dedicată pentru mai multe configurații ZF
- Transmisie mecanică fiabilă prin arbore și pinion
- Compatibilitate cu toate versiunile PTO ZF S6-90
- Construcție robustă pentru utilizare profesională
- Montaj intern corect, conform soluției constructive a producătorului
Specificații tehnice
- Cod produs: ZF 1011304
- Tip componentă: kit adaptor PTO
- Cuplu nominal continuu: 300 Nm
- Cuplu intermitent: 420 Nm
- Putere transmisă la 1000 rpm: 42 CV / 32 kW
- Greutate: 5,9 kg
- Raport motor – PTO:
- 9S109 / 12.91: 1 : 0,72
- 9S1110TD / 12.73: 1 : 0,72
- 9S1110TO / 9.48: 1 : 0,97
- 9S1310TO / 9.48: 1 : 0,97
- 16S109 / 13.31:
- Largă: 1 : 0,90
- Normală: 1 : 0,75
- Conținut kit: flanșă adaptoare, șaibe de distanțare și reglaj, rulmenți, ax adaptor, pană, pinion
